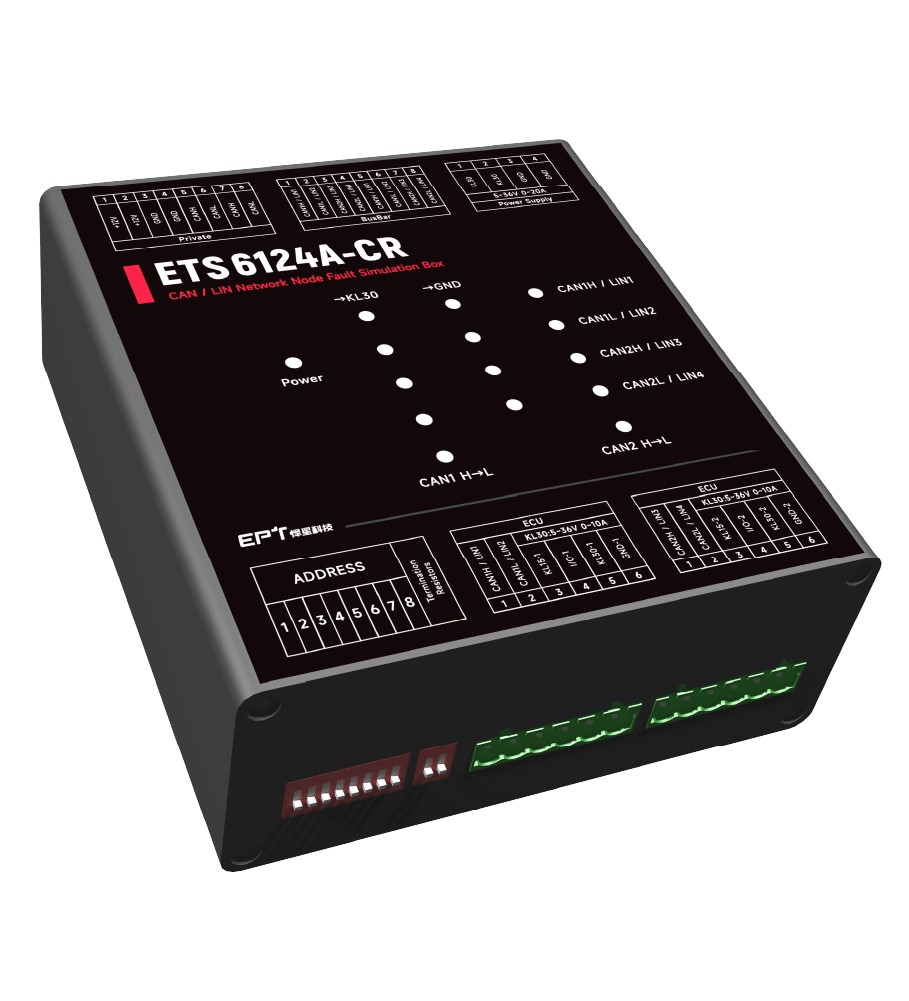

一 體 化 智 能 開 關 ETS6124A-BR/CR

在汽車電子系統測試中，您是否也正面臨這些挑戰？

• 面對多節點CAN/LIN網絡測試，繼電器矩陣錯綜復雜，接線繁瑣，易出錯

• 測試系統擴展性差，新增DUT意味著重新設計硬件連接

• 測試流程依賴大量手動操作與硬編碼，效率低下，靈活性不足

• 設備繁多，測試臺空間緊張，部署與維護成本高昂

化繁為簡的集成解決方案

ETS6124A-BR/CR是一款專為汽車CAN/LIN總線系統測試設計的可編程智能開關設備。它徹底摒棄了傳統的繼電器堆疊方案，將物理層收發器、程控開關與精密測量集成于一個緊湊的設備中，通過簡單的指令即可實現測試儀表與被測單元（DUT）之間的智能路由與連接管理。

核心價值一：極致簡化

• 接線革命：一個設備，多路通道。取代復雜的繼電器矩陣和線束，連接圖變得清晰簡單。

• 編程革命：支持標準CAN指令程控，輕松集成到自動化測試序列中，告別對硬接線的依賴。

核心價值二：靈活擴展

• 支持多達6個DUT的并行連接與管理（通過級聯可擴展更多）。

• 通道可按需配置：2路CAN、或1路CAN+2路LIN、或4路LIN，靈活適應不同測試場景。

核心價值三：高精度集成

• 內置高精度電流監測通道（范圍0-10A），分辨率高達100uA，在測試同時完成供電質量監測。

• 提供程控電源接口（0-36V/500mA），可直接為ECU供電，功能高度集成。

核心價值四：緊湊可靠

• 堅固的工業級設計，工作溫度橫跨-20°C至85°C，適應嚴苛環境。

• 體積僅120mm x 135mm x 50mm，重量約433g，極大節省寶貴的測試臺空間，支持高密度部署。

典型應用場景

1. ECU系統集成測試：在實驗室快速切換測試臺架與不同ECU或不同管腳之間的總線連接。

2. 產線EOL測試：通過程序自動配置測試路徑，實現對多個DUT的自動化、流水線式功能測試。

3. 研發驗證測試：靈活模擬網絡拓撲變化，輕松實現總線負載、錯誤注入等測試場景的搭建。

技術參數一覽

ETS6124A-BR/CR 不僅僅是一個開關，更是您構建高效、靈活、未來可擴展的汽車電子測試平臺的核心基石。

立即聯系我們，了解如何用ETS6124A-BR/CR重構您的測試流程，釋放測試效率的無限潛能！
